噴涂行業環保廢氣處理方案說明

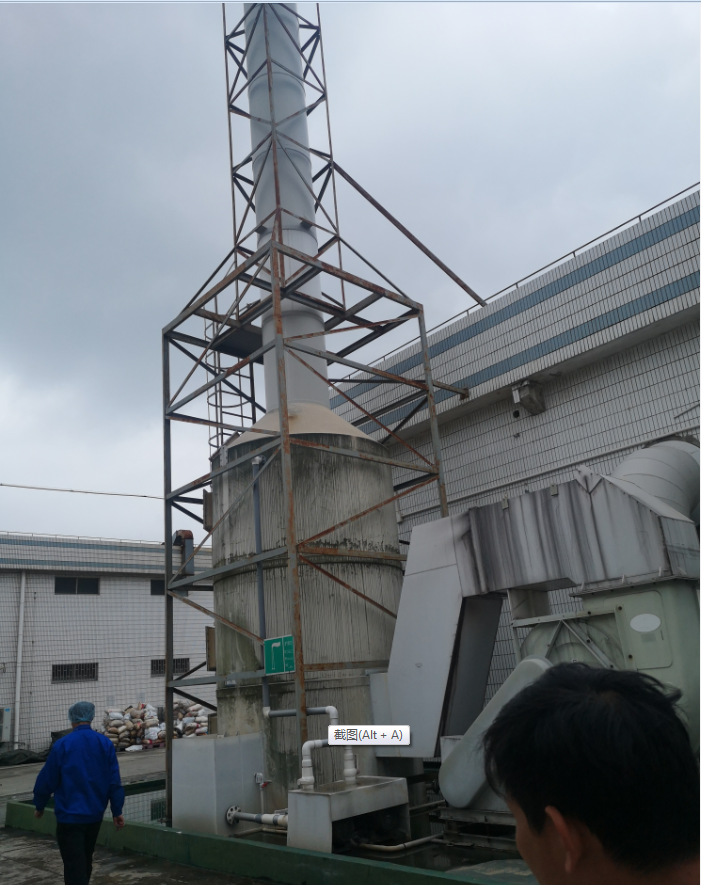

噴漆廢氣凈化塔屬兩相逆向流填料吸收塔。噴涂車間的排廢氣體從廢氣洗滌塔體下方進氣口沿切向進入凈化塔，在通風機的動力作用下，迅速充滿進氣段空間，然后均勻地通過均流段上升到第一級填料吸收段。在填料的表面上，與眾明涂裝廢氣除味劑發生化學反應，光催化氧化反應生成無毒無害物質。廢氣處理塔體的最上部是除霧段，氣體中所夾的大量有機廢氣的漆霧在這里被清除下來，經過光催化處理后的潔凈空氣從廢氣凈化塔上端排氣管排入大氣。

噴涂行業是產生廢氣比較多的行業，東莞科駿對治理噴涂行業領域廢氣有著豐富的經驗，為全國各地許多噴涂企業進行了廢氣治理，效果明顯。噴涂行業廢氣處理方案主要用于噴漆房廢氣處理、家具廠廢氣處理、機械制造業廢氣處理、護欄廠廢氣處理、汽車制造及汽車4S店噴漆房廢氣處理。

噴涂行業的廢氣污染物主要來自自動噴涂線及噴漆過程過產生的大量漆霧，其中可能含有大量苯乙烯、苯、二甲苯、丁酮、醛、硫化物、氮氧化物等廢氣及煙氣，并伴隨一定溫度擴散至整個車間及廠界周邊，是污染較嚴重的廢氣。漆霧中的主要成分為三苯(苯、甲苯、二甲苯)是用來稀釋油漆以達到物件表面光滑美觀的目的，但有機溶劑極易揮發，不能長時間隨油漆附著於物件表面，在噴涂及晾干過程將全部釋放出來，從而形成有機廢氣，其特點為無色、極具刺激性，隨空氣的流動而擴散於大氣中，能通過人體呼吸或直接作用人體，對人體的呼吸系統、血液、心肺、肝臟、黏膜、眼睛、神經等造成傷害，也會通過皮膚直接傷害人們。因此，需要進行有效收集并做凈化處理，以確保企業生產運行良好及改善車間及廠區環境、達到國家環保要求。

噴涂行業環保廢氣處理工藝流程說明

工藝流程：收集裝置—支管道—手動風閥—主管道—水噴淋—光氧催化設備—變頻風機—煙囪離地15m高空排放

收集裝置：將噴漆產生的含有粉塵、油漆顆粒的廢氣通過支管道送入主管道（每條支管道上安裝一個手動風量調節閥，通過手動調節風閥開度來調節風量，防止吸風不均勻和吸風吸不動現象的產生），然后通過主管道將廢氣送入水噴淋處理裝置。

水噴淋預處理：首先廢氣進入水噴淋，噴淋室內噴淋液經過霧化器的霧化形成層層水膜，首先廢氣由噴淋塔進氣口流入空氣室，然后經過第一層填料進行水洗，去除廢氣中的40%-60%的粉塵、油漆顆粒以及溶解部分溶于水的廢氣，然后進入第二層填料進行水洗，完全去除廢氣中全部的粉塵、油漆顆粒和溶解部分溶于水的廢氣（防止油漆粘結燈管，影響光氧設備凈化效率和后續設備的維護成本）。然后經水噴淋上端的除霧器進行水份吸收。接著廢氣進入光氧催化設備。

光氧催化設備分解廢氣分子：運用253.7納米波段光切割、斷鏈、燃燒、裂解廢氣分子鏈，改變分子結構，為第一重處理；取185納米波段光對廢氣分子進行催化氧化，使破壞后的分子中子或原子以O3進行結合，使有機或無機高分子惡臭化合物分子鏈，在催化氧化過程中，轉變成低分子化合物CO2、H2O等，為第二重處理；再根據不同的廢氣成分配置27種以上相對應的惰性催化劑，催化劑采用蜂窩狀金屬網孔作為載體，全方位與光源接觸，惰性催化劑在338納米光源以下發生催化反應，放大10-30倍光源效果，使其與廢氣進行充分反應，縮短廢氣與光源接觸時間，從而提高廢氣凈化效率，催化劑還具有類似于植物光合作用，對廢氣進行凈化效果，為第三重處理，通過三重處理后的廢氣其除臭最高可達99%以上，凈化、脫臭效果大大超過GB16297-1996《大氣污染物綜合排放標準》二級排放標準，GB14554-93《惡臭污染物排放標準》二級排放標準。最后經高能紫外線光解催化氧化處理后的廢氣通過后端風機抽風形成負壓從15m煙囪安全、達標的排放到大氣中。

噴涂行業環保廢氣處理方案處理廢氣的優勢

（1）適用性

該項目采用的技術應該與業主需要處理廢氣規模、需要去除的廢氣污染物，地區特點以及管理水平相適應。體現在：

1）采用的技術應與需去除污染物相適應

2）采用的技術應與需要的設備相適應，包括主要設備和輔助設備

3）采用的技術應與項目所在的地區特點，員工素質和管理水平相適應

4）采用的技術應與對污染物排放廢氣處理的能力相適應

（2）可靠性

該廢氣處理工藝成熟可靠，能保證處理效果、性能和處理能力，避免了資源浪費、二次污染和安全危害。

（3）經濟性

該項目充分考慮了一次性投資費用和將來可能發生的運行費用。

（4）安全性

充分考慮了消防、防爆等安全因素，運行穩定，安全可靠。

因此，綜合以上因素，本方案凈化系統無論是在技術合理性、先進性，還是經濟可行性方面都相對有優勢。建設費用及運行費用相對合理，采用的技術原理是合理、可行的，項目的實施是安全的。
